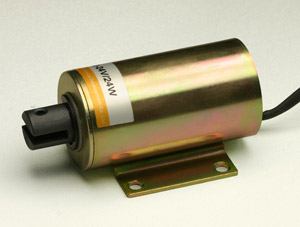

点击查看大图


一、结构特点：

         GS系列圆管式电磁铁，采用长圆管式的磁路结构，最大限度的装上线圈后用高导磁率的软铁外壳复罩住，所以结构紧凑，体积小，吸力却很大，行程也较长，在很宽的行程范围内，都可以获得强吸持力。

二、应用范围：

         专用于水果分拣系统上。

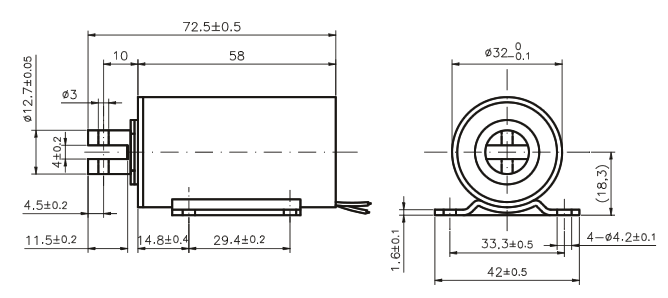

三、外形尺寸及技术参数：

                                                                                                                    点击查看大图


特性曲线：




四、注意事项：
    （1）、按工况求出所需吸力的同时,还需考虑到温度变化、电压波动等因素,因此最终所需的吸力应乘以1.3倍以上的安全系数.
    （2）、GS系列的圆管式电磁铁的绝缘耐温等级为E级,允许的最高工作温度为120˚C,绝缘强度为交流2500V、50赫芝一分钟.
    （3）、电源应全部采用直流,电压波动不超过±5%.
    （4）、GS系列圆管式电磁铁的常规寿命为200万次(寿命会因实际负载,使用的频度,周围环境等诸多因素的不同而有所差异).
    （5）、如有特殊需求欢迎面洽.
